풍력이용기술
- 풍력은 바람에너지를 변환시켜 전기를 생산하는 발전 기술
특징 및 시스템 구성
풍력이 가진 에너지를 흡수, 변환하는 운동량변환장치, 동력전달장치, 동력 변환장치, 제어장치등으로 구성
<기계장치부>
바람으로부터 회전력을 생산하는 Blade(회전날개), Shaft(회전축)를 포함한 Rotor(회전자), 이를 적정 속도로 변환하는 증속기(Gearbox)와 기동·제동 및 운용 효율성 향상을 위한 Brake, Pitching & Yawing System등의 제어장치부문으로 구성
<전기장치부>
발전기 및 기타 안정된 전력을 공급토록하는 전력안정화 장치로 구성
<제어장치부 >
풍력발전기가 무인 운전이 가능토록 설정, 운전하는 Control System 및 Yawing & Pitching Controller와 원격지 제어 및 지상에서 시스템 상태 판별을 가능케하는 Monitoring System으로 구성
주) Yaw Control : 바람방향을 향하도록 블레이드의 방향조절
주) 풍력발전 출력제어방식
- Pitch Control: 날개의 경사각(pitch) 조절로 출력을 능동적 제어
- Stall(失速) Control : 한계풍속 이상이 되었을 때 양력이 회전날개에 작용하지 못하도록 날개의 공기역학적 형상에 의한 제어

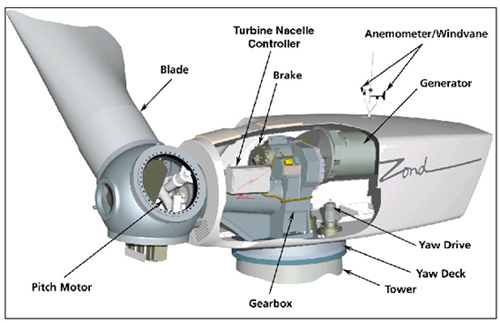

[풍력발전시스템(Geared Type)]

풍력발전시스템 분류
구조상 분류(회전축 방향) 수평축 풍력시스템(HAWT) : 프로펠라형
수직축 풍력시스템(VAWT) : 다리우스형,사보니우스형
운전방식 정속운전(fixed roter speed type) : 통상 Geared형
가변속운전(variable roter speed type) : 통상 Gearless형
출력제어방식 Pitch(날개각) Control
Stall(失速) Control
전력사용방식 계통연계(유도발전기, 동기발전기)
독립전원(동기발전기, 직류발전기)
[ 운전방식 따른 구분 ]

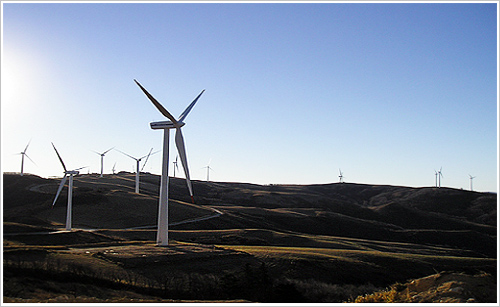

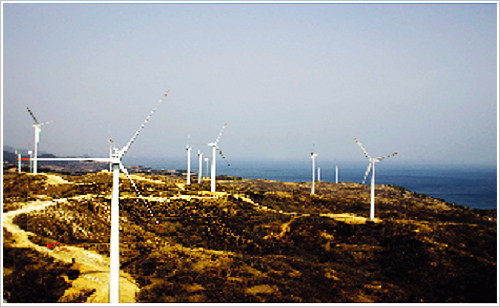

[ 설치사례 ]
